От качества и правильного подбора подшипников напрямую зависят надежность двигателя, уровень шума, энергоэффективность и срок службы всего механизма.
Современные электродвигатели используются в промышленности, строительстве, бытовой технике, вентиляционных системах, насосном оборудовании и многих других сферах. Для каждой категории оборудования применяются подшипники с определенными характеристиками и эксплуатационными параметрами.
СОДЕРЖАНИЕ
Какие нагрузки испытывают подшипники электродвигателя
Шариковые радиальные подшипники
Радиально-упорные шариковые подшипники
Подшипники с повышенной точностью
Подшипники с защитой от электрических токов
Какие нагрузки испытывают подшипники электродвигателя
Во время работы подшипниковые узлы воспринимают различные виды нагрузок. Основной является радиальная нагрузка, возникающая из-за массы ротора и воздействия приводных элементов.
В некоторых случаях дополнительно появляются:
- осевые нагрузки;
- вибрационные воздействия;
- динамические нагрузки при пуске и остановке;
- температурные воздействия.
Поэтому подшипники для электродвигателей должны обладать высокой точностью, низким уровнем трения и устойчивостью к длительной непрерывной работе.
Шариковые радиальные подшипники
Наиболее распространенным решением для большинства электродвигателей являются радиальные шариковые подшипники. Они обеспечивают плавное вращение, отличаются простотой конструкции и способны работать на высоких скоростях.
Основные преимущества таких подшипников:
- низкое сопротивление вращению;
- высокая скорость работы;
- доступная стоимость;
- простота обслуживания;
- универсальность применения.
Радиальные шариковые подшипники используются как в небольших бытовых электромоторах, так и в промышленном оборудовании средней мощности.
Радиально-упорные шариковые подшипники
В некоторых типах двигателей возникают не только радиальные, но и осевые нагрузки. Для таких условий применяются радиально-упорные шариковые подшипники.
Они способны воспринимать комбинированные нагрузки и обеспечивают более точное положение ротора. Такие модели часто используются в высокоскоростных электродвигателях, насосах и станочном оборудовании.
Роликовые подшипники
Для мощных промышленных электродвигателей могут применяться роликовые подшипники. Благодаря увеличенной площади контакта роликов с дорожками качения они способны выдерживать более высокие нагрузки по сравнению с шариковыми аналогами.
Наиболее распространены:
- цилиндрические роликовые подшипники;
- сферические роликовые подшипники;
- игольчатые подшипники в специализированных конструкциях.
Такие решения используются в тяжелом промышленном оборудовании, где на вал действуют значительные нагрузки.
Подшипники с повышенной точностью
В электродвигателях, работающих на высоких оборотах, особенно важна точность изготовления подшипников. Минимальные отклонения позволяют снизить вибрации, уменьшить уровень шума и увеличить ресурс оборудования.
Высокоточные подшипники часто применяются в:
- сервоприводах;
- станках с ЧПУ;
- медицинском оборудовании;
- робототехнике;
- вентиляционных системах.
Чем выше требования к точности работы двигателя, тем более строгие требования предъявляются к подшипниковым узлам.
Подшипники с защитой от электрических токов
В современных частотно-регулируемых электродвигателях может возникать проблема прохождения электрического тока через подшипник. Это приводит к повреждению дорожек качения и сокращению срока службы.
подходящую модель или его аналог,
подскажет по цене и срокам
Для решения этой задачи используются:
- изолированные подшипники;
- гибридные подшипники с керамическими шариками;
- специальные токозащитные покрытия.
Такие решения особенно актуальны для мощных промышленных электродвигателей и приводов с преобразователями частоты.
На что обратить внимание при выборе подшипника
При подборе подшипника для электродвигателя необходимо учитывать:
- мощность двигателя;
- частоту вращения;
- величину нагрузок;
- температуру эксплуатации;
- уровень вибраций;
- требования к шуму;
- условия окружающей среды.
Также важно обращать внимание на класс точности, тип смазки и наличие защитных уплотнений.
Почему важно использовать качественные подшипники
Подшипники работают под постоянной нагрузкой и оказывают непосредственное влияние на эффективность двигателя. Использование некачественных или неподходящих изделий может привести к:
- перегреву двигателя;
- повышенному энергопотреблению;
- вибрациям и шуму;
- разрушению ротора;
- дорогостоящему ремонту оборудования.
Поэтому для ответственных узлов рекомендуется выбирать продукцию проверенных производителей и соблюдать регламент технического обслуживания.
В большинстве электродвигателей используются радиальные шариковые подшипники, которые обеспечивают оптимальное сочетание надежности, долговечности и стоимости. Для более сложных условий эксплуатации применяются радиально-упорные, роликовые, высокоточные и изолированные подшипники.
Правильный выбор подшипника с учетом нагрузки, скорости вращения и особенностей работы двигателя позволяет значительно увеличить срок службы оборудования, снизить затраты на обслуживание и обеспечить стабильную работу механизма на протяжении многих лет.
-
Какие подшипники чаще всего устанавливаются в электродвигатели?Наиболее распространенным решением являются радиальные шариковые подшипники, которые обеспечивают низкое трение, высокую скорость вращения и длительный срок службы.
-
Почему в электродвигателях используют шариковые подшипники?Шариковые подшипники обладают низким сопротивлением вращению, работают на высоких оборотах и хорошо воспринимают основные нагрузки, возникающие в большинстве электродвигателей.
-
Когда применяются роликовые подшипники в электродвигателях?Роликовые подшипники используются в мощных промышленных двигателях, где требуется повышенная грузоподъемность и устойчивость к высоким радиальным нагрузкам.
-
Что такое изолированные подшипники для электродвигателей?Это специальные подшипники с электроизоляционным покрытием или керамическими элементами, которые защищают узел от повреждения электрическими токами, возникающими в современных приводных системах.
-
Как понять, что подшипник электродвигателя изношен?Основными признаками являются повышенный шум, вибрации, нагрев корпуса двигателя, снижение плавности вращения и появление посторонних звуков во время работы.
-

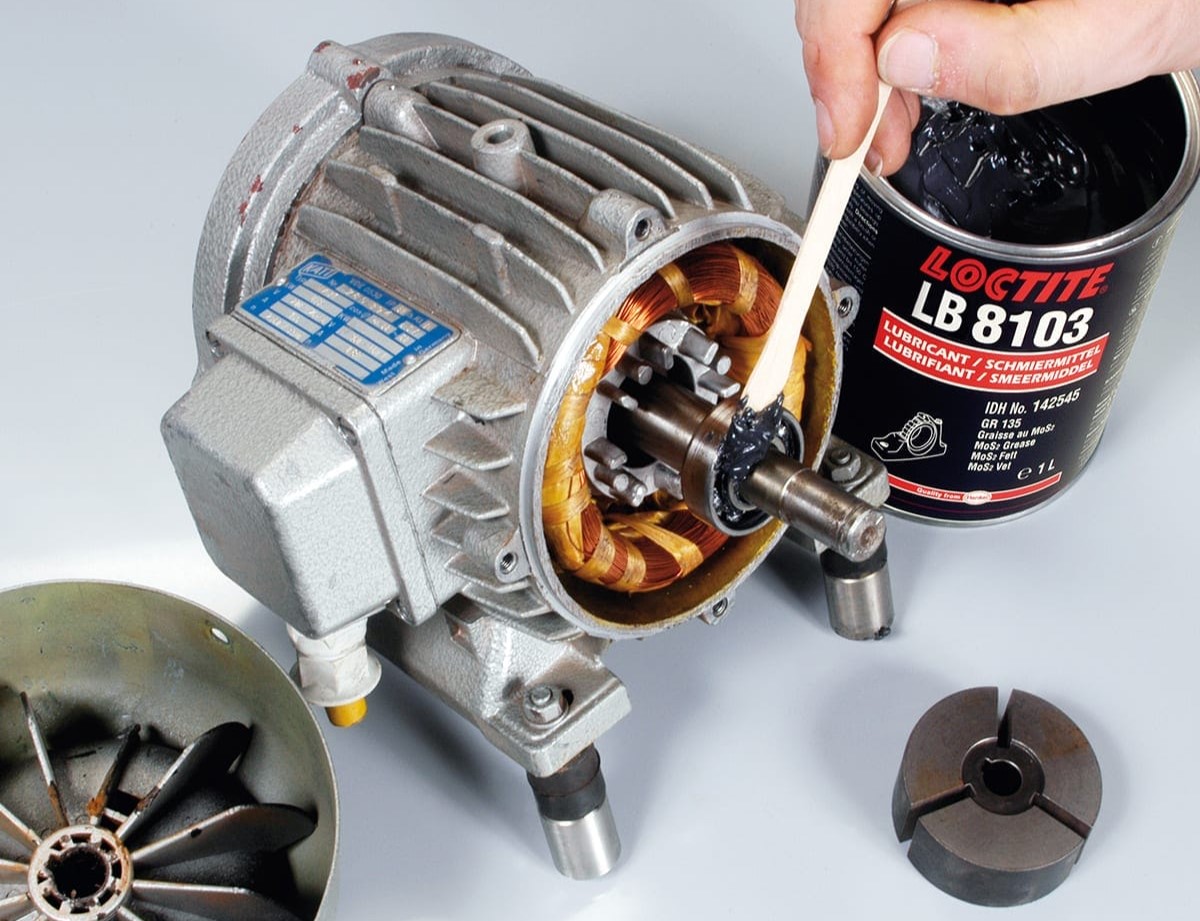

Как продлить срок службы подшипников электродвигателя?Необходимо использовать качественную смазку, контролировать нагрузки, своевременно проводить техническое обслуживание, защищать двигатель от загрязнений и использовать подшипники, соответствующие условиям эксплуатации.
